DB0SWR 70cm FM-Relaisfunkstelle (SvxLink)

Technische Daten:

Rufzeichen	DB0SWR
Echolink-Nodenummer	55789
Standort	Külsheim/Steinbach (bei Wertheim/Main)
Koordinaten	49° 41`14" N / 09° 28`10" O
Locator	JN49RQ
Höhe	377m über NN
Modulation	FM (F3E)
Ausgabe	438,725 MHz
Eingabe	431,125 MHz
Relaisöffnung	179,9 Hz (CTCSS) oder 1750 Hz (Tonruf)
Kanal	RU698
Bandbreite	12,5 KHz
Strahlungsleistung	10 Watt (EIRP)
Antenne	Groundplane
Antennenhöhe	8 m (über Grund)
Sender	Selbstbau (nach DF9IC)
Empfänger	Selbstbau (nach DF9IC)

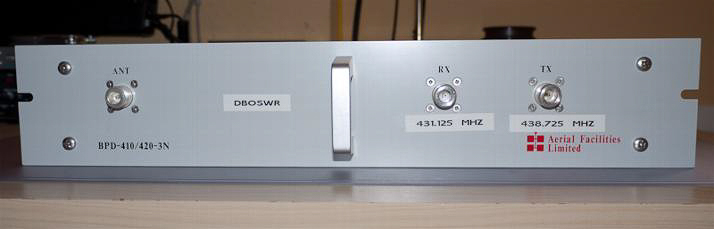

Duplex-Weiche	Aerial Facilities Limited (BPD-410 / 420-3N)
Relaissteuerung	Selbstbau
Computer	Raspberry Pi3 Model B
Software	SvxLink (modifiziert)
Betreiber	DARC Ortsverband "Alte Grafschaft Wertheim" (DOK: A23)
Inbetriebnahme	18.05.2012
Zuteilungsinhaber	DG6IU
Sysop	DG9FFM

Wichtige Hinweise:

Das Relais kann mit einem 1750 Hz Rufton oder auch 179,9 Hz CTCSS geöffnet werden.

Bei lokalen Störungen auf der Relaiseingabe kann durch den Sysop vorrübergehend auf reinen CTCSS-Betrieb umgestellt werden.

Zu Testzwecken wird auf der Relaisausgabe ebenfalls ein 179,9 Hz CTCSS mit ausgesendet.

Aufgrund der permanenten Erreichbarkeit des Relais über Echolink, haben lokale Gespräche über die Relaiseingabe immer Vorrang.

Ruftöne und DTMF-Töne werden auf der Relaisausgabe unterdrückt.

Nicht nur aus Gründen der Höflichkeit und des "Ham-Spirits" ist bei Mikrofonübergaben auf Sprechpausen von 3-4 Sekunden zu achten. Gerade bei Verbindungen über Echolink sind diese Pausen unbedingt notwendig!

Bedienungsanleitung DB0SWR (SvxLink):

SvxLink ist ein Sprach-Service-System welches unter Linux läuft. Es ist für die Anwendung im Amateurfunk gedacht und verfügt über spezielle Funktionen. Zu diesen zählt unter anderem die Steuerung von Relaisstationen (Hardware in the loop) und der Betrieb eines Echolink Gateways. Die Software verfügt über verschiedene Module welche zur Laufzeit geladen werden müssen um deren vollen Funktionsumfang nutzen zu können.

Grundlegend ist zu sagen, dass jedes Kommando welches an das Relais gesendet wird mit einer Raute (#) abgeschlossen werden muss.

Weiterhin ist es möglich den Status des Relais durch das senden eines Sterns (*) abzufragen.

Bei DB0SWR verfügbare Module:

DTMF	Funktion	Beschreibung
0#	Hilfe	Das Modul "Hilfe" nennt alle verfügbaren Module mit deren Modul ID. Durch das Senden der gewünschten Modul-ID bekommt man weitere Hilfe zum jeweiligen Modul. Nachdem die Hilfe gesprochen wurde befindet man sich wieder im Hauptmenü des Hilfe Moduls. Dieses Modul wird durch das Senden einer Raute (#) wieder verlassen.
1#	Sprachpapagei	Das Modul "Sprachpapagei" gibt alles wieder was auf der Relaiseingabe gesendet wird. Dies eignet sich hervorragend um die eigene Modulation zu überprüfen, oder wie man selbst über das Relais gehört wird. Weiterhin sagt es die DTMF-Zeichen an, die man selbst gerade gesendet hat. Alle Eingaben sind durch das # Symbol zu bestätigen. Dieses Modul wird durch das Senden einer Raute (#) wieder verlassen.
2#	Echolink	Das Modul “Echolink” ermöglicht die Verbindung mit anderen Echolink-Stationen über das Internet. Um eine Verbindung zu einer anderen Echolink-Station oder Relais herzustellen, geben Sie einfach die Node-Nummer der Station gefolgt von einer Raute (#) ein. Um die Verbindung wieder zu trennen senden Sie eine einzelne Raute (#). Weitere Unterkommandos: 1# – Zeigt alle verbundenen Stationen 2# – Ausgabe der lokalen Echolink Nodenummer 31# – Verbindung mit einen zufällig gewählten Link oder Repeater 32# – Verbindung mit einer zufälligen Konferenz 4# – mit der Station wiederverbinden, die zuletzt getrennt wurde 50# – nur RX-Modus deaktivieren 51# – nur RX-Modus aktivieren Dieses Modul wird durch das Senden einer Raute (#) wieder verlassen.
3#	Metar	Das Modul METAR ermöglicht das Abrufen von aktuellen Wetterinformationen von Wetterstationen, die sich an oder in der Nähe von internationalen Verkehrsflughäfen befinden. 0# - Hilfe allgemein 01# - Aufzählung konfigurierter Wetterstationen 1# - EDDF - Flughafen Frankfurt/Main 2# - EDDS - Flughafen Stuttgart 3# - EDDT - Flughafen Berlin-Tegel 4# - EDDM - Flughafen München Dieses Modul wird durch das Senden einer Raute (#) wieder verlassen.

Verbindungen über Echolink aufbauen:

Bei DB0SWR gibt es verschiedene Möglichkeiten Echolink Verbindungen aufzubauen:

Kurzwahlen:

Kurzwahl (DTMF)	Rufzeichen	Standort
D1#	DB0MI-R	Mönchberg/Miltenberg
D2#	DB0HRW-R	Michelstadt
D3#	DB0HAS-L	Zeil am Main
D4#	DB0FUL-R	Fulda
D5#	DB0LBX-R	Ludwigsburg (ARIG-Relaisverbund)
D6#	DB0VOX-R	Nürnberg
D7#	DB0UC-R	Coburg
D8#	DB0FTS-R	Suhl (Thüringen-Link)

Die Kurzwahlen können jederzeit via DTMF gewählt werden. DB0SWR baut die Verbindung eigenständig auf und der Status der Verbindung wird über eine Sprachausgabe signalisiert.

Bitte nach dem QSO die Verbindung mit DTMF (#) wieder trennen.

Online-Liste aktuell verfügbarer Echolink-Stationen:

Natürlich kann DB0SWR auch Verbindungen zu jeder Echolink-Station weltweit aufbauen. Die hierzu notwendige Node-Nummer (vergleichbar mit einer Telefonnummer) der gewünschen Echolink-Station kann man in einer Online-Liste nachschlagen:

Link zur Online-Liste

Am Beispiel des Relais DB0HRW-R (Michelstadt), welches die Node-Nummer 496959 hat, im folgenden die Vorgehensweise zum Verbindungsaufbau:
